液下渣漿泵的結構方案
作者：福陽泵業 時間：2018-06-21 點擊量：
液下渣漿泵的結構方案：

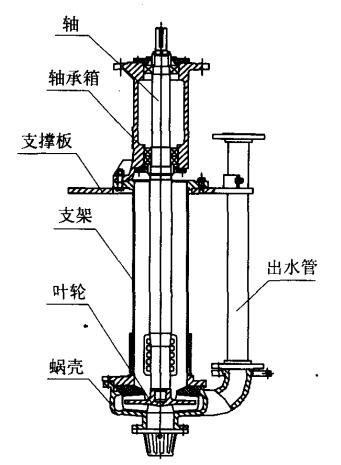

如圖所示為雙支撐液下渣漿泵典型結構，其結構形式為立式，單殼體。
由于過流部件浸沒在被輸送的介質中，可以隨時直接啟動，方便操作。為提高運行可靠性，軸承體設計在支撐板以上，主要為防止下軸承浸沒在漿體里因密封原因而導致軸承的過早失效。
液下渣漿泵軸承體采用雙支撐結構，上軸承為圓柱滾子軸承，僅承受徑向力；下軸承為雙列圓錐滾子或成對安裝角接觸球軸承，承受徑向力和殘余軸向力。葉輪為雙吸半開式，吸人方式為雙吸進料，不僅不需要設置軸封，又可以減小軸向力，改善了軸承的受力狀態，可靠性好。
本文源自http://www.huaibinzfw.com/news/zhajiangbengzhishi/618.html，轉載請注明出處。
(責任編輯：渣漿泵www.huaibinzfw.com)
